Zadaszone składowisko węgla w Koksowni Częstochowa Nowa dzięki REMAK-ENERGOMONTAŻ
REMAK-ENERGOMONTAŻ S.A.
2020-09-24 11:00:00
Wydział Technologiczno - Konstrukcyjny REMAK-ENERGOMONTAŻ S.A. wykonał projekt zadaszenia składowiska węgla o pojemności 74 000 ton w Koksowni Częstochowa Nowa Sp. z o.o.

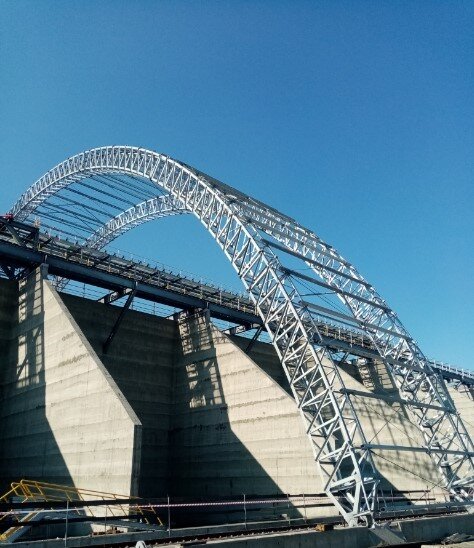

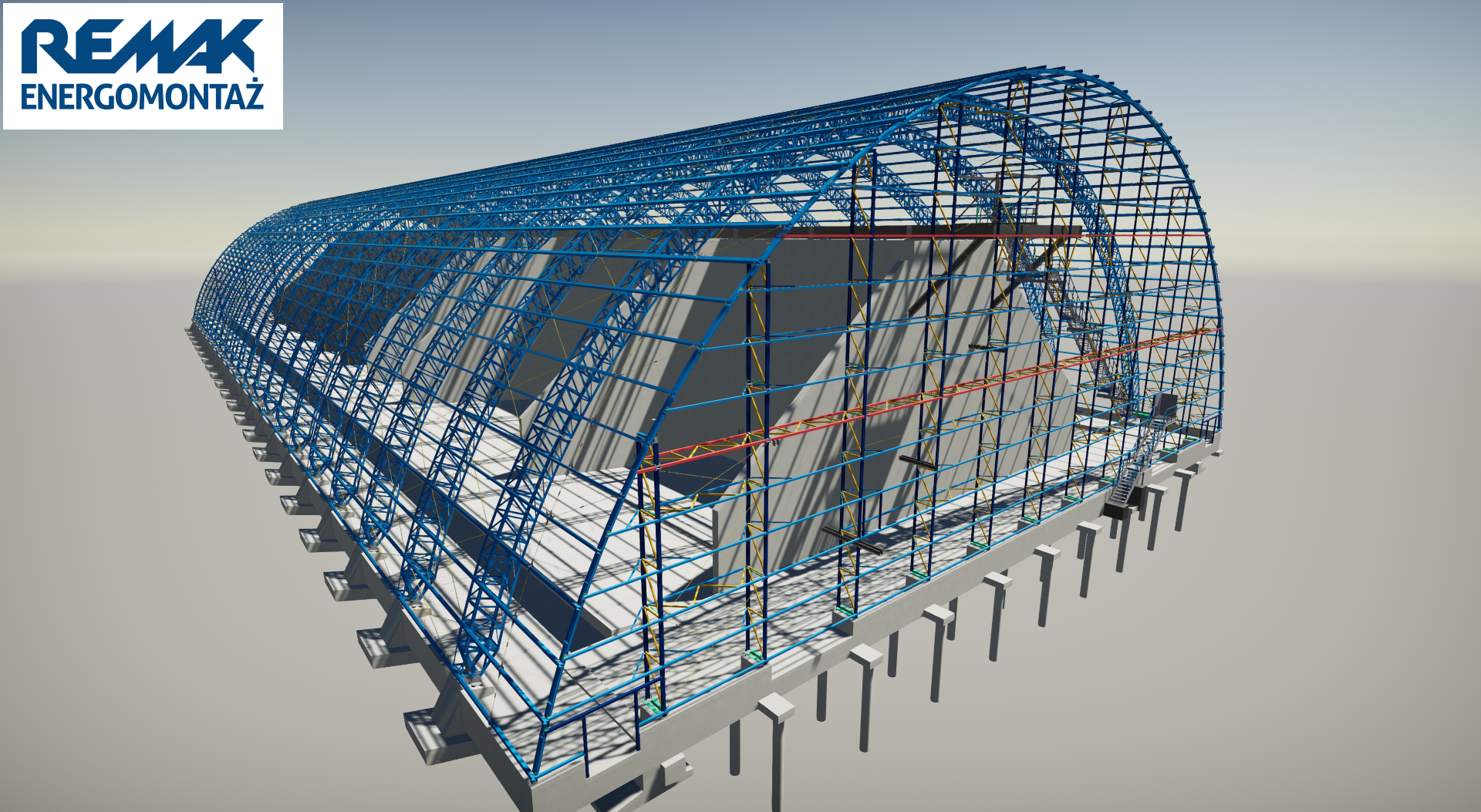

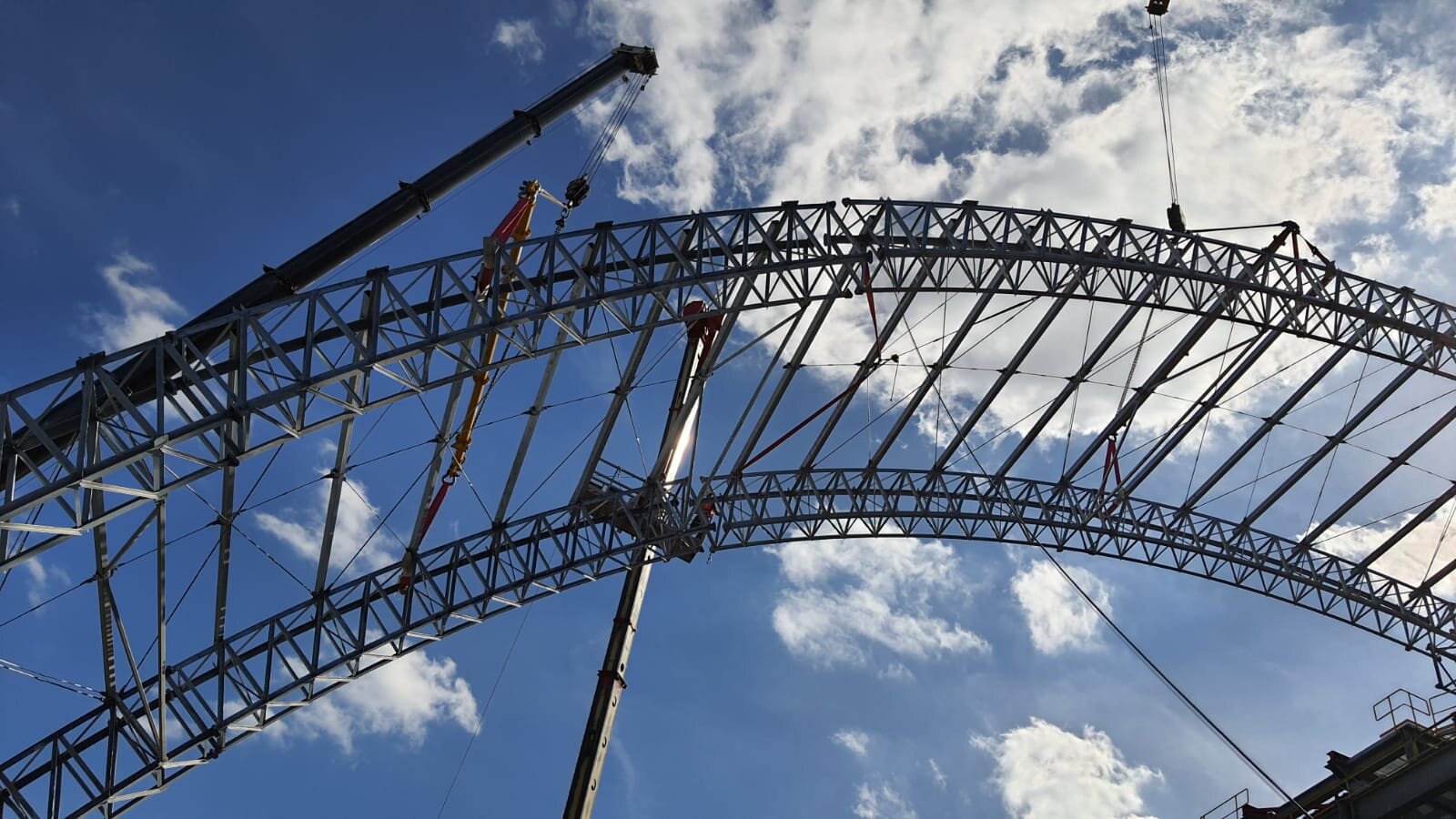

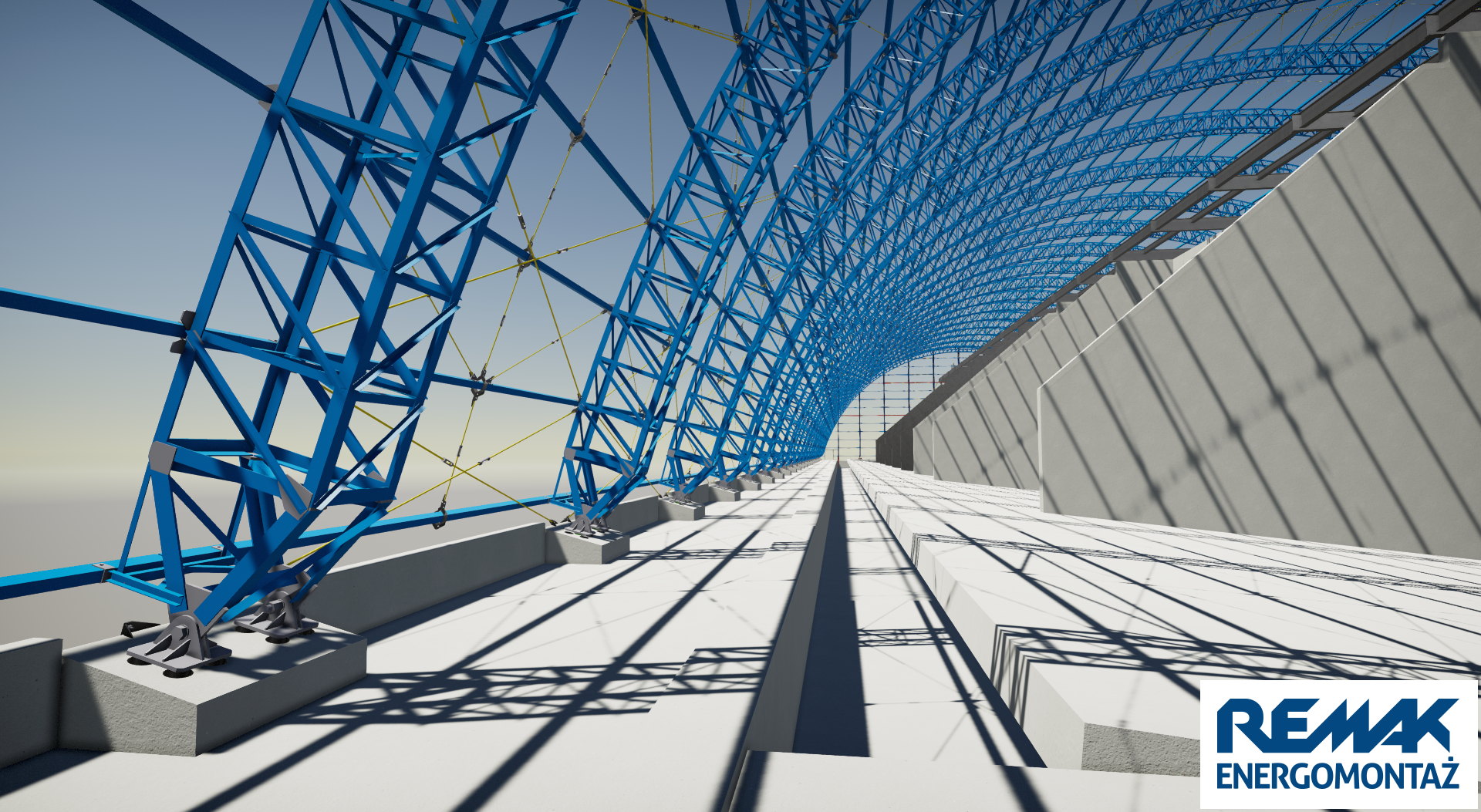

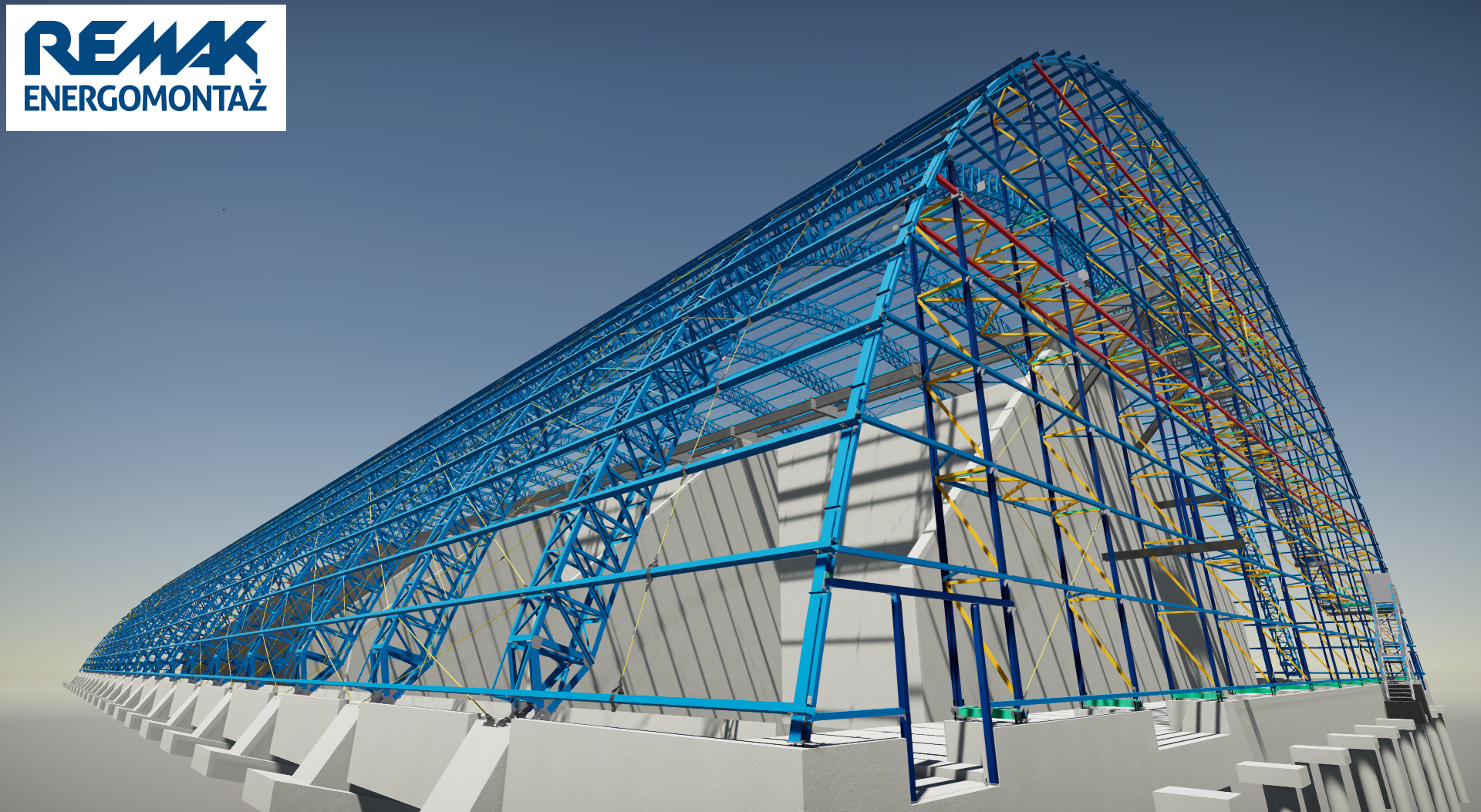

Przykryty obiekt zalicza się do linii technologicznej przygotowania wsadu i produkcji koksu. Jednym z elementów jest węglownia w skład której wchodzi składowisko węgla. Forma architektoniczna obiektu wynika z jego funkcji. Dach stalowy jest obiektem niezależnym od funkcjonowania składowiska. Elementem nośnym jest przestrzenny kratowy dźwigar w formie łuku. Ryglówkę i płatwie zaprojektowano z zamkniętych przekrojów prostokątnych. Poszycie dachu i bocznych kurtyn będzie wykonane z blachy trapezowej.
Ważniejsze parametry techniczne:
- Rozpiętość dźwigarów łukowych w osi przegubów Lo=67,93 m.
- Strzałka wygięcia łuku fo=26,32 m.
- Wysokość zadaszenia powyżej otaczającego terenu H=28,10 m.
- Długość gabarytowa zadaszenia L=180,1 m.
- Szerokość gabarytowa B=70,0 m.
- Powierzchnia zabudowy 12 600 m2 (etap I).
